▍产品介绍

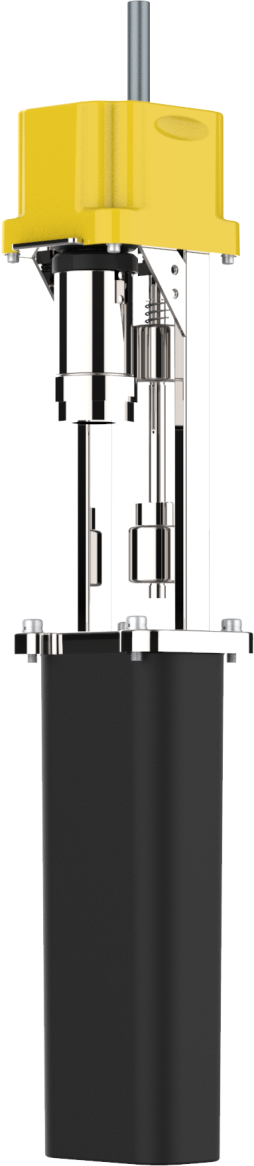

ES10E-GW-● G型地埋燃气管网泄漏监测终端，该产品使用激光传感器技术，能够精准监测甲烷气体的泄漏，另外结合独有的温湿度补偿算法和相关专利技术，尽可能减小环境温湿度对检测结果的影响。

参考标准

● GB 15322.1-2019 《可燃气体探测器 第1部分：工业及商业用途点型可燃气体探测器》

● GB/T 3836.1-2021《爆炸性环境 第1部分：设备通用要求》

● GB/T 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》

● GB/T 3836.4-2021 《爆炸性环境 第4部分：由本质安全型“i”保护的设备》

● T/CGAS 013-2021 《地下井室可燃气体监测装置》

▍产品特征

● 防爆认证：Ex ia IIC T4 Ga

● 体积小，便于安装

● 模块化设计，方便维护

● 工业级处理器，可靠性高，可适合室外严苛环境

● 多种安装方式，适用于多种环境下使用

● 低功耗设计，待机时间长

● 使用高性能可更换锂亚电池，无需市电供电，方便安装

● 支持电脑端平台报警，电话、短信报警，APP报警

● 采用进口高精度传感器，监测更精准、更稳定

● 可进行24小时全天候监测，同时可对采集时间进行设置

▍规格参数

技术指标	规格参数
监测气体	CH4
监测原理	激光
采样间隔	默认30min（可调）
检测范围	0-100%● E●
示值误差	±3%● E●
报警浓度	20%● E● (可配置)
响应时间	≤30s
防护等级	IP68
防爆等级	Ex ia IIC T4 Ga
传输模式	NB-IoT/4G CAT1（可选）
工作电压	3.6V（锂亚电池供电）
电池工作时间	续航时间≥36个月
工作温度范围	激光：-40℃~70℃
工作湿度范围	≤98%RH（无凝露）
数据存储	气体浓度数据1600条，报警数据1000条； 可存储近一个月采集数据
历史数据导出	蓝牙5.2支持SPP GATT HID协议
无线通讯	4G CAT1/NB-IoT （可选）
GPS定位	<5m （标配）
GPS+北斗定位	支持 （标配）
振动监测	≤25米 (选配)
位移监测	支持 (选配)
水浸检测	支持 (选配)
异常报警	气体泄漏、电池电压低、浸水报警等
报警方式	上传云平台报警
安装方式	地埋式安装、桩式安装
出厂标定	执行标准GB15322.1-2019标准

▍应用场景

● 城市可燃气管道监测

● 天然气管道易发生泄漏区域
